河北国明设备有限责任公司 各种螺旋详细介绍

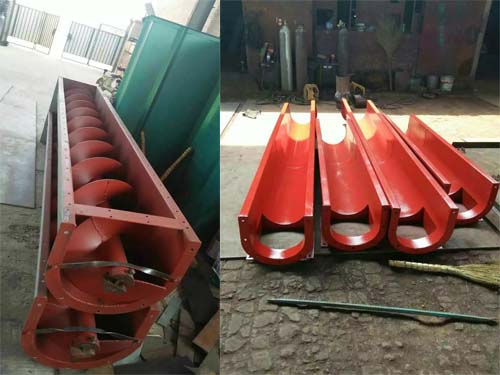

U型螺旋输送机是螺旋输送机的一种，生产采用DIN15261-1986标准制造，设计符合JB/T7679-2008《螺旋输送机》标准。U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门，主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

按螺旋输送机驱动方式分类：

1、U型螺旋输送机长度小于35m时，为单轴驱动螺旋。

2、U型螺旋输送机长度大于35m时，为双轴驱动螺旋。

按螺旋输送机中间吊轴承种类区分：

1、M1-为滚动吊轴承，采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴寿命长，输送物料温度≤80℃。

2、M2-为滑动吊轴承，设有防尘密封装置，有铸铜瓦，合金铸铁瓦，铜基石墨少油润滑瓦。常用在输送物料温度比较高（t≥80℃）或输送含水较大物料。

按螺旋输送机材质分类：

1、普通碳钢U型螺旋输送机-主要适用于水泥，煤炭、石料、等磨损较大，对物料没要求的行业。

2、不锈钢U型螺旋输送机-主要适用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染，使用时间长，但是造价相对较高。

U型螺旋输送机是螺旋输送机的一种，适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。

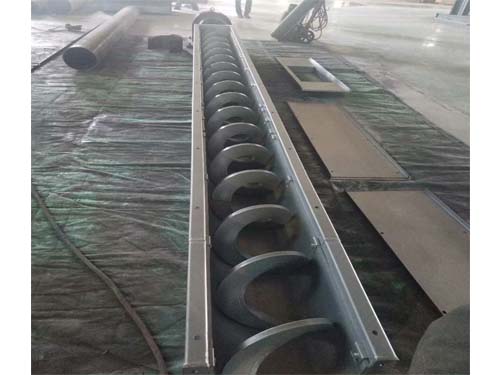

      WLS无轴螺旋输送机主要用于废水处理，造纸业、化学工业垃圾等行业输送站附性较强的物料，糊状粘稠物料（如化工原料、废纸浆、麦芽、污泥等）以及易缠绕物料（如生活垃圾），具有   优势。所以无轴螺旋输送机又称防缠绕输送机、垃圾处理输送机。WLS无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同，只是在结构上螺旋体有带轴与不带轴的区别。无轴螺旋输送机材质有普通碳钢和不锈钢。

主要由动力装置、头部装配、机壳、无轴螺旋体、实用衬板、进料口、出料口、机盖（需要时）、底座等组成。 　

1、WLS无轴螺旋输送机驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

2、WLS无轴螺旋输送机头部装配有推力轴承，可承受输送物料时产生的轴向力。

3、WLS无轴螺旋输送机机壳：机壳为U型，上部加机盖（需要时），材质有不锈钢或碳钢或玻璃钢。

4、WLS无轴螺旋输送机无轴螺旋体：材质为不锈钢。

5、WLS无轴螺旋输送机实用衬板：非金属材料。

6、WLS无轴螺旋输送机进、出料口：有方形和圆形两种，用户无要求时按方形的供货。

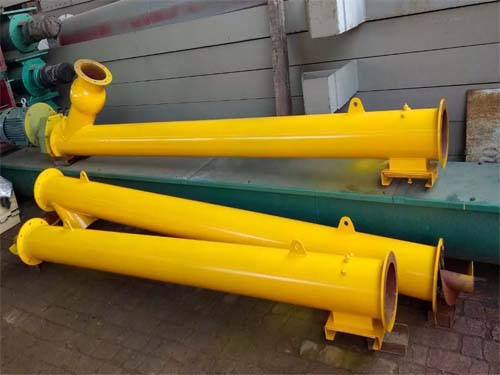

管式螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料。（例如：水泥、粉煤灰、石灰、粮等）而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。（例如：污泥、生物质、垃圾等）螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

螺旋输送机从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型。

按输送链采用塑料制作的螺旋输送机又称为食品螺旋输送机，螺旋提升机，主要适用于输送大件产品。如纸箱，周转箱，桶装水等。

螺旋管输送机工作原理：

当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，   是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

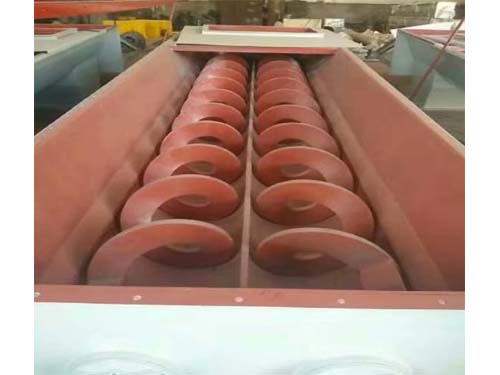

双轴螺旋输送机其原理是在两条无缝钢管内分别装有一根实体螺旋，其中一根是左旋，另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动，由于螺旋体的转动，使物料作轴向移动，从而达到输送目的。

双轴螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。

双轴螺旋输送机结构特点：

1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需要轴向移动，维修方便。芯轴长、吊挂少、故障点少。

2.采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达到两年以上。

3.各传动部位均采用浮动连接方式，吊轴承为万向结构，使螺旋体、吊轴承和尾部总形成一个整体旋浮体，在   范围内可以输送阻力自由旋转避让，不卡料，不堵料。

4.头尾轴承座均在壳体外，所有轴承采用多层密封盒配合密封技术，轴承使用寿命长。

5.与其他输送设备相比，具有整机截面尺寸呢小、密封性能好、运转平稳、可中间多点装料和卸料及操作   、维修简单等优点。

异形螺旋输送机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,   长的中间节靠近头节，相同长度的中间节则挨在一起，如果有要求，则在订货时给出排列顺序。

在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接，了联接轴的互换性，便于维修。

机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加粗帆布。

进、出料装置有进料口,方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口位置时应注意料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

异形螺旋输送机的技术原理及结构：

在使用完毕以后设备内不可避免的会存有   量的物料不能   排出昆山市销售异形螺旋输送机lc垂直螺旋输送机80螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。螺旋输送机与其它输送设备相比，具有整机截面尺寸小、密封性能好、运行平稳、可中间多点装料和 卸料及操作   、维修简便等优点。

石油螺旋输送机广泛应用于建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业，适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等；不宜输送易变质、粘性大、易结块的物料。石油螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列螺旋输送机，或与我公司技术部门联系进行单独设计。

石油螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋输送机   大长度可达40m(型30m)，双驱动螺旋输送机采用中间断开轴结构，   大长度可达80m(型60m)，螺旋输送机长度级差每0.5m一档，可根据需要选定，螺旋输送机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。吊轴承机外侧置式油杯，便于集中加油润滑。进出料口位置布置灵活，并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装。

    我厂是生产各种螺旋输送机实体厂家，我厂始终保持质量，，诚信经营的信念做事。

    我公司提供技术咨询，配件配货，热烈欢迎各界各界朋友来我厂实体考察参观，我厂全体员工欢迎您的到来。
