河北国明设备有限责任公司-厂家直销螺旋输送机的图片

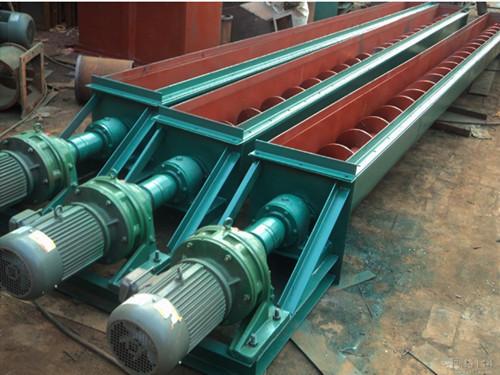

螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料。（例如：水泥、粉煤灰、石灰、粮等）而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。（例如：污泥、生物质、垃圾等）螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

螺旋输送机从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型。

按输送链采用塑料制作的螺旋输送机又称为食品螺旋输送机，螺旋提升机，主要适用于输送大件产品。如纸箱，周转箱，桶装水等。

螺旋管输送机工作原理：

当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，   是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

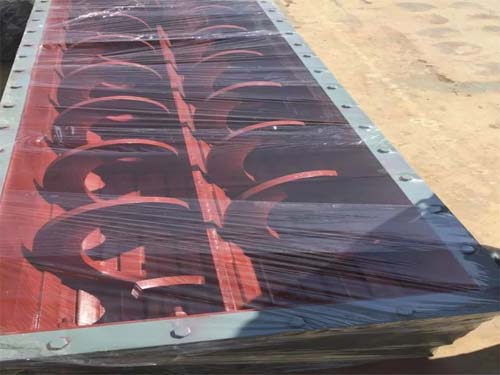

WLS无轴螺旋输送机主要用于废水处理，造纸业、化学工业垃圾等行业输送站附性较强的物料，糊状粘稠物料（如化工原料、废纸浆、麦芽、污泥等）以及易缠绕物料（如生活垃圾），具有   优势。所以无轴螺旋输送机又称防缠绕输送机、垃圾处理输送机。WLS无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同，只是在结构上螺旋体有带轴与不带轴的区别。无轴螺旋输送机材质有普通碳钢和不锈钢。

主要由动力装置、头部装配、机壳、无轴螺旋体、衬板、进料口、出料口、机盖（需要时）、底座等组成。 　

1、WLS无轴螺旋输送机驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

2、WLS无轴螺旋输送机头部装配有推力轴承，可承受输送物料时产生的轴向力。

3、WLS无轴螺旋输送机机壳：机壳为U型，上部加机盖（需要时），材质有不锈钢或碳钢或玻璃钢。

4、WLS无轴螺旋输送机无轴螺旋体：材质为不锈钢或钢。

5、WLS无轴螺旋输送机衬板：的非金属材料。

6、WLS无轴螺旋输送机进、出料口：有方形和圆形两种，用户无要求时按方形的供货。

双轴螺旋输送机其原理是在两条无缝钢管内分别装有一根实体螺旋，其中一根是左旋，另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动，由于螺旋体的转动，使物料作轴向移动，从而达到输送目的。

双轴螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。

双轴螺旋输送机结构特点：

1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需要轴向移动，维修方便。芯轴长、吊挂少、故障点少。

2.采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达到两年以上。

3.各传动部位均采用浮动连接方式，吊轴承为万向结构，使螺旋体、吊轴承和尾部总形成一个整体旋浮体，在   范围内可以输送阻力自由旋转避让，不卡料，不堵料。

4.头尾轴承座均在壳体外，所有轴承采用多层密封盒配合密封技术，轴承使用寿命长。

5.与其他输送设备相比，具有整机截面尺寸呢小、密封性能好、运转平稳、可中间多点装料和卸料及操作   、维修简单等优点。

石油螺旋输送机广泛应用于建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业，适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等；不宜输送易变质、粘性大、易结块的物料。石油螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列螺旋输送机，或与我公司技术部门联系进行单独设计。

石油螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋输送机   大长度可达40m(型30m)，双驱动螺旋输送机采用中间断开轴结构，   大长度可达80m(型60m)，螺旋输送机长度级差每0.5m一档，可根据需要选定，螺旋输送机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、好。滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。吊轴承机外侧置式油杯，便于集中加油润滑。进出料口位置布置灵活，并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。

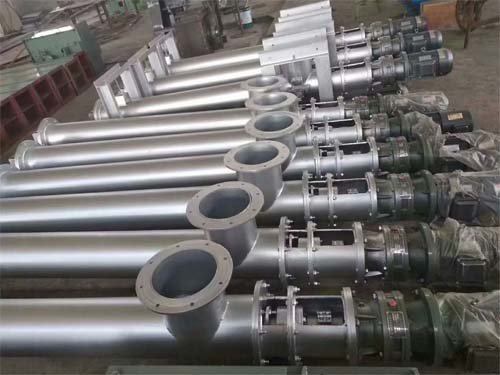

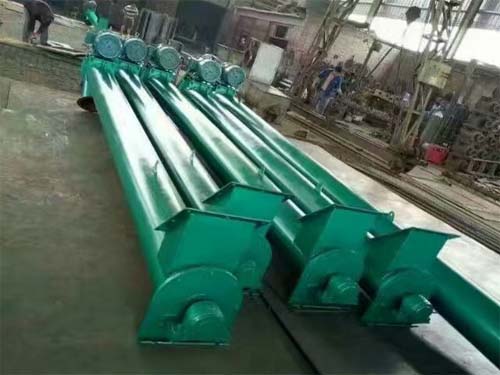

小型管式螺旋输送俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，管式螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

小型管式螺旋输送应用范围：

小型管式螺旋输送是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广.适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等，物料温度小于 200 ℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。

如果输送倾斜角度过大请选用 GX 系列螺旋输送机,或直接与我公司技术部门联系进行单独设计，

小型管式螺旋输送缺点：

小型管式螺旋输送不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。LS型螺旋机螺旋直径从200毫米到500毫米，共有五种规格，长度从4米到70米，每隔0.5米一档，选型时符合标准公称长度，需要可在选配节中另行提出。
