螺旋输送机设计选型的现代技术

        螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，它适用于颗粒、粉状和小块状物料的水平输送，倾斜输送，垂直输送等形式，其输送距离从2米到70米，规格多种，并可根据客户需求进行私人定制。

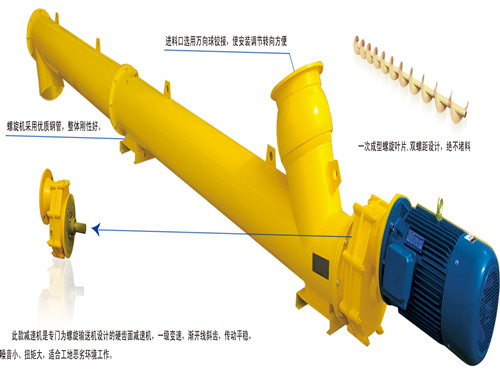

特点及结构特征；

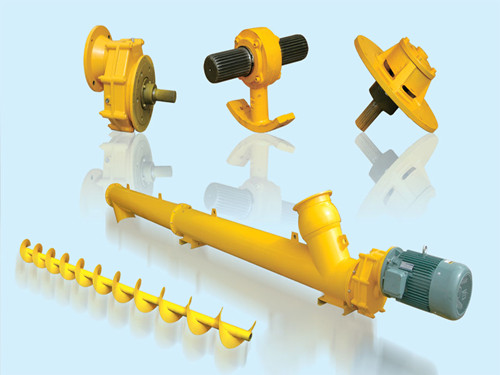

一、螺旋输送机的选用　　（一）应用范围及特点　　(1)螺旋输送机是在化工、建材、粮食等部门中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小块状物料。它不适宜输送易变质的、粘性的和易结块的物料。　　（2）螺旋输送机使用的环境温度为—20~50℃ ；输送机的倾角β≤20°；输送长度一般小于40m，长不超过70m。　　（3）螺旋输送与其他输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作方便以及制造成本低等优点。它的缺点是机件磨损较严重、输送量较低、消耗功率大以及物料在运输过程易被破碎。　　（二）分类及结构特征　　（1）螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称为s制法，其螺旋节距GX型为叶片直径的0.8倍，LS型螺旋输送机适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。　　（2）螺旋输送机的螺旋叶片有左旋与右旋两种旋向。　　（3）螺旋输送机的类型有水平固定式螺旋输送机、垂直式螺旋输送机。水平固定式螺旋输送机是常用的一种型式。垂直式螺旋输送机用于短距离提升物料，输送高度一般不大于8m，螺旋叶片为实体面型，它有水平螺旋喂料，以进料压力。　　（4）LS、GX型螺旋输送机物料出口端，应设置1/2~1圈反向螺旋片，防止粉料堵塞端部。　　（5）螺旋输送机由螺旋机本体、进出料口及驱动装置三部分组成。　　螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。　　驱动装置由电动机、减速器、联轴器及底座所组成。
