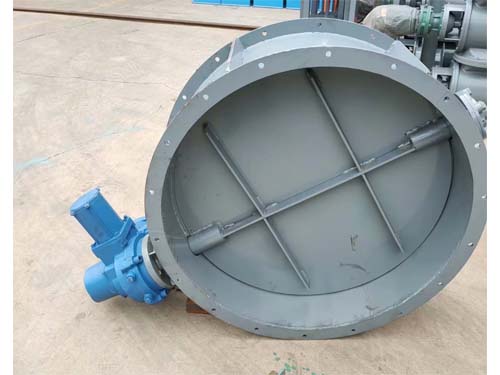

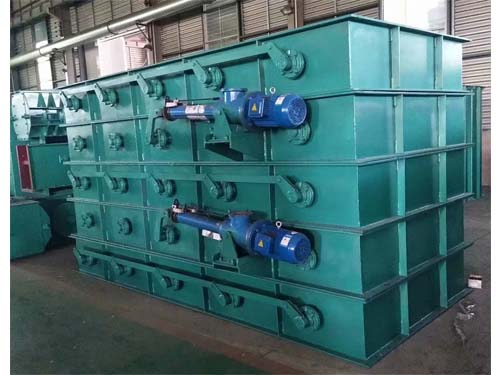

电动通风蝶阀是采用电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动通风调节蝶阀具有结构简单,流通能力大,调节等特点。执行机构可根据用户要求配置YH、OHQ、PSQ、3810R等型号电子式电执行机构。
技术参数
公称通径:mm50~2200
公称压力(MPa)PN0.1、0.25、0.6、1.0
介质温度℃-40~+450(钢板卷焊),+450以上(不锈钢板卷焊),≥800℃以上异形订做转角范围0~90度
流量特性 近似线性 法兰标准
GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) 配置执行机构可配CKR、3810R等系列角行程电动执行机构,CHQ系列电动执行机构控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
主要技术指标:
项目指标值:基本误差%±2.5 回差%2.0 死区%3.0 始终点偏差%±2.5 额定行程偏差%+2.5
允许泄漏量1/h2×10-2×阀额定容量
执行器技术参数:
执行器类别 CKR系列执行器参数3810R系列执行器参数CHQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC单相、380/440V AC三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360°0~90°0~90°、0°~270°可选控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60°-20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构 配手轮操作机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级IP65、IP55、IP65、IP67、IP68
等级 无位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元驱动电机壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂外涂层干粉,环氧聚酯,具有功能采用的电制动线路,因而定位,执行机构灵敏,启动停止,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿的特点适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次。
通风蝶阀由角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。通风蝶阀适用于工业、冶金、烟气除尘、等管道作通风调节介质流量之用。
